1. Enerji depolama ürünlerinin ana akım teknoloji rotası ve özellikleri
Teknoloji yol haritası açısından, esas olarak beş teknik okula ayrılmıştır: merkezi, dize (dağıtılmış), yüksek voltaj kaskadı, akıllı ip ve merkezi olmayan.
Merkezi: Pil Kümesi → DC Kablosu → DC Birleştirici Kutusu → DC Kablosu → Merkezi Dönüştürücü → AC Kablosu → Step Transformatör
Birden fazla pil kümesi doğrudan DC yan veri yoluna paralel olarak bağlanır ve DC akımı bir enerji depolama dönüştürücü aracılığıyla AC'ye dönüştürülür. Bu yöntem şu anda yaygın olarak kullanılan bir teknik yoldur, basit kontrol avantajı ve pil kümeleri arasındaki voltaj tutarsız olduğunda dolaşım akımı üretmenin dezavantajı. Çin'de, merkezi enerji depolama şu anda en yüksek oranda, basit yapıya, düşük yatırım maliyetine ve gelecekte uygun kurulum ve operasyona sahiptir.
Dize Türü (Dağıtılmış Tür): Pil Kümesi → DC/DC → DC Kablosu → Tek İnvertör → AC Kablosu → AC Kombine Kutusu → AC Kablosu → Adım Transformatör

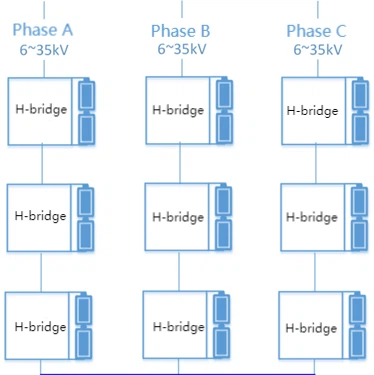

Yüksek Voltaj Kaskad: Pil → H-Bridge (DC/AC Güç Ünitesi) → H-Bridge Cascade → Üç fazlı yıldız bağlantısı
Sistem, her biri bir H köprüsü ve bağımsız bir küçük pil yığınından oluşan birden fazla enerji depolama biriminden oluşur. Her faz, belirli bir voltaja birden fazla enerji depolama birimi ile seri olarak bağlanır ve doğrudan AC güç şebekesine bağlanır. Avantajları, bir adım atma transformatörüne gerek olmaması, sistem kayıplarını azaltması, ayak izini en aza indirgeme, pil kümeleri arasında paralel bağlantıya gerek yok ve küme arası akım problemlerini ortadan kaldırmaya gerek yok. Dezavantajı, sadece 5MW ve üstü ekonomik yaşayabilirliğe sahip olması ve sadece 6kV ve 10kV gibi voltaj seviyelerini endüstriyel ve ticari uygulamalarda esnekliğe sahip olmasıdır.
Akıllı Dize Türü: Pil Kümesi → DC/DC (mevcut olmayabilir) → DC Kablosu → Çoklu İnvertörler → AC Kablosu → AC Kombine Kutusu → AC Kablosu → Step-Up Transformatör
Dize türüne (dağıtılmış tip) benzer şekilde, fark, DC akımının, dönüşüm için daha büyük bir kapasiteli dönüştürücü kullanmak yerine birden fazla küçük kapasite dönüştürücü aracılığıyla AC'ye dönüştürülmesidir. Avantaj, tek bir invertör arızası tüm enerji depolama sistemini etkilemeyeceğidir.
Dağıtılmış: Pil Kümesi → DC Kablosu → İnverter → AC Kablosu → AC Birleştirici Kutusu → AC Kablosu → Step-Up Transformatör
Her pil kümesi, bir enerji depolama invertöriyle ayrı ayrı bağlanır ve çoklu enerji depolama invertörleri, DC tarafında değil, AC veri yolu tarafına paralel olarak bağlanır. Bu yöntemin avantajı, pil kümeleri arasındaki dolaşım problemini çözebilmesi ve her kümenin ayrı ayrı yönetilebilmesi veya arıza izole edilebilmesidir. Dezavantajı, çok sayıda invertör nedeniyle, sistemin istikrar ve güvenilirlik gereksinimlerinin yüksek olmasıdır.
2. Akıllı dize enerji depolama teknolojisinin özellikleri
Dize Türü:Birincisi, enerji depolama sisteminin enerji yönetimini paket seviyesine rafine etmek için bir enerji optimizer kullanılır, paket serisi uyuşmazlığının etkisini en aza indirir ve tüm enerji depolama sisteminin mevcut kapasitesini iyileştirir; İkincisi, pil küme denetleyicisi aracılığıyla, şarj ve deşarj işlemi sırasında pil kapasitesi dengelenir ve tek küme enerji yönetimi elde etmek için piller arasındaki paralel uyumsuzluk en aza indirilir; Son olarak, her pil dolabı ayrı bir basamaklı klimaya karşılık gelen dağıtılmış akıllı sıcaklık kontrol mimarisi benimsenir. Her pil grubu, ısıyı bağımsız ve eşit bir şekilde dağıtarak okuma odaları arasındaki sıcaklık artışı farkını azaltır ve enerji depolama sisteminin sıcaklık dengesini iyileştirir.
İstihbarat:Birincisi, AI ve bulut BMS gibi gelişmiş teknolojiler, türev iç kısa devreleri doğru bir şekilde bulabilen, iç kısa devre direncini doğru bir şekilde hesaplayabilen, ani iç kısa devreleri gerçek zamanlı olarak tanımlayabilen ve enerji depolama sistemlerinin güvenliğini sağlamak için 24- saatlik avans uyarı sağlayabilen dahili kısa devre algılama senaryolarına uygulanır; İkincisi, AI teknolojisi, ilgili tahmin modelleri oluşturmak, pil SOX parametrelerini tahmin etmek ve ilk pil aşırı beslenmesini azaltmak için pil sağlığını önceden tahmin etmek için de kullanılabilir; Son olarak, pil bozulması ve sıcaklık kontrolü enerji tüketimi arasındaki en uygun dengeyi bulmak için LCO'ların gerçek zamanlı optimizasyonunu sağlamak için akıllı sıcaklık kontrol stratejilerini birbirine bağlamak için pil ömrü, pil davranışı ve çevresel tahmin gibi çoklu modeller uygulanır.
Modülerleşme:Tam sistem modüler tasarımını benimsemek. İlk olarak, pil sistemi modülerleştirilmeli ve diğer modüllerin normal çalışmasını etkilemeden arızalı modüllerin ayrı olarak çıkarılmasına izin vermelidir. Modülleri değiştirirken, SOC'yi manuel olarak ayarlamaya gerek yoktur; İkincisi, PC'ler tasarımda modülerleştirilecektir. PCS, enerji depolama sisteminde temel bir temel bileşendir ve elektrik santralinin kullanılabilirliği üzerinde önemli bir etkiye sahiptir. Enerji depolama alt dizisinde, tek bir PC başarısız olduğunda, diğer PC'ler çalışmaya devam edebilir ve birden fazla PC başarısız olduğunda sistem yine de çalışmayı sürdürebilir.
3. Akıllı Dize Enerji Depolama Teknolojisinin Geliştirme Trendi
Şu anda, Yurtiçi Enerji Depolama Pazarı esas olarak yeni enerji dağıtım ve depolama alanından kaynaklanmaktadır ve sürekli olarak yatırılan ve inşa edilen bazı bağımsız enerji depolama projeleri de bulunmaktadır. Kusurlu elektrik piyasası mekanizması nedeniyle, enerji depolama projeleri, yatırım operatörlerinin ilk yatırıma ekstra dikkat etmesine yol açan karlılık zorluklarıyla karşı karşıya. Endüstri genellikle pillerin kullanılabilirlik sorunlarını çözmek için ince bir şekilde yönetilmesi gerektiğini kabul eder, ancak belirli uygulama yöntemleri farklıdır.
